Analýza technické čistoty s automatizovaným SEM/EDS

Technická čistota: Monitorování kontaminace ve výrobě a montáži

Technická čistota představuje systematickou a detailní kontrolu kontaminace během výroby, montáže a manipulace s komponenty s cílem zajistit integritu, spolehlivost a dlouhou životnost výrobků. I mikroskopické částice, které jsou často neviditelné lidskému oku, mohou mít významný dopad na funkčnost. Opakovaným kontaktem s pohyblivými nebo těsnými mechanickými prvky způsobují erozi, odírání povrchů a postupné zhoršování přesnosti součástí.

Uvíznuté částice v úzkých spárách mohou působit jako mikroskopický brusný papír nebo body koncentrace napětí, které mohou vést k mikrotrhlinám, zlomeninám či předčasnému selhání dílů. Vodivé částice představují zvláštní riziko pro elektroniku, protože mohou způsobit zkrat mezi kovovými vodiči, senzory nebo zdroji napájení. Kontaminace může pocházet z vnitřních zdrojů, jako jsou opotřebené stroje, úlomky či částice vzniklé během obrábění, nebo z vnějších zdrojů, např. prach, aerosoly a nečistoty přenesené vzduchem či nástroji. Mezi běžné materiály kontaminantů patří ocel, mosaz, SiO₂, hlinitokřemičitany, plasty či organické částice. Tyto mikroskopické hrozby se vyskytují ve všech odvětvích, kde je vyžadována vysoká přesnost, bezpečnost a dlouhodobá spolehlivost výrobků.

Obrázek 1: Možné druhy poškození způsobené nežádoucími mikroskopickými abrazivními částicemi.

Příklady dopadu kontaminace ve výrobě

V automobilovém průmyslu mohou abrazivní částice pronikat do motorů nebo hydraulických systémů a způsobovat postupné opotřebení mechanických spojů. Malé částice mohou ucpat úzké kanály, trysky či ventily, což ohrožuje kritické systémy, například brzdy, posilovače řízení či palivové systémy.

V elektronice mohou vodivé částice způsobit zkrat a výpadek citlivých senzorů, řídicích jednotek nebo integrovaných obvodů. Submikronové nečistoty mohou při aktivaci během provozu způsobit nevratné poškození mikročipů, což může vést k nákladným poruchám a reklamací.

V oblasti zdravotnických přístrojů, zejména implantabilních zařízení, mohou stopové množství biologických nebo anorganických částic vyvolat lokální zánětlivé reakce, infekce nebo odmítnutí implantátu. Tyto rizika zdůrazňují, proč je monitorování technické čistoty kritickým procesem nejen v automobilovém a elektronickém průmyslu, ale i v medicíně, letectví a dalších odvětvích s vysokou náročností na přesnost a bezpečnost.

Standardy a normy technické čistoty

Se zvyšujícími se nároky na přesnost a spolehlivost se zpřísňují i normy pro technickou čistotu. Mezi hlavní standardy patří:

• ISO 16232 – Road vehicles – Cleanliness of components of fluid circuits, zaměřená na hodnocení kontaminace v automobilových hydraulických a palivových systémech,
• VDA 19 – Measurement of particulate contamination in hydraulic systems, německý standard pro klasifikaci kontaminace částicemi,
• ISO 4406 a NAS 1638 – klasifikace znečištění hydraulických kapalin podle počtu a velikosti částic,
• ASTM F25 – Standard Guide for Cleanliness of Medical Devices, poskytující doporučení pro čistotu zdravotnických zařízení a komponent,
• specifické interní výrobní standardy zákazníků, často kombinující limity počtu částic, velikosti a chemického složení.

Dodržování těchto norem je klíčové pro řízení rizik, zajištění správné funkce výrobků, prevenci poruch a udržení vysoké spolehlivosti během celé životnosti komponentů.

Obrázek 2: Částice možných kontaminantů analyzované metodou SEM-EDS pomocí stolního elektronového mikroskopu ParticleX TC.

Techniky monitorování technické čistoty

Tradiční metody kontrol technické čistoty zahrnují:

1. Gravimetrická analýza – měří celkovou hmotnost částic zachycených na filtru, což umožňuje odhad celkové úrovně kontaminace. Je vhodná pro kvantifikaci, ale neposkytuje informace o morfologii, velikostním rozložení ani chemickém složení. Tento postup se obvykle provádí tak, že se vzorek propláchne vhodným rozpouštědlem, částice se zachytí na filtru a filtr se zváží před a po zachycení.
2. Čítače částic – monitorují populaci částic v proudu vzduchu nebo kapaliny v reálném čase. Laserový paprsek detekuje rozptýlené světlo od částic a přiřadí jim velikostní kategorie. Tento přístup umožňuje sledovat změny kontaminace v čase, ale je omezen citlivostí pro submikronové částice a neposkytuje morfologickou ani chemickou informaci.
3. Optická mikroskopie – snímkování filtrů a následná automatizovaná klasifikace částic podle velikosti a tvaru. Omezením je difrakční limit viditelného světla (typicky ≥2 μm) a absentní chemická charakterizace, což znesnadňuje identifikaci původu kontaminace.

Tyto metody poskytují základní kontrolu, ale nedokáží jednoznačně určit materiál, původ a typ částic, což často vede k nedostatečné analýze a obtížné prevenci opakovaných problémů.

Pokročilá analýza: SEM/EDS

Skenovací elektronová mikroskopie (SEM) ve spojení s energiově disperzní rentgenovou spektroskopií (EDS) umožňuje hloubkovou analýzu kontaminace:

• Nanometrické rozlišení – detekce částic již od 20 nm,
• Morfologická charakterizace – tvar, velikost, struktura, porozita a povrchové rysy částic,
• Chemická identifikace – EDS poskytuje informace o prvkovém složení (např. Fe, Al, Si, O), což pomáhá odlišit zdroje kontaminace,
• Automatizace – rutinní screening stovek vzorků, statistická analýza a generování standardizovaných zpráv.

SEM/EDS umožňuje nejen detekci částic, ale i identifikaci jejich původu, což je nezbytné pro rychlou nápravu výrobních procesů a prevenci opakovaných problémů.

ParticleX TC – automatizovaný systém monitorování čistoty

Systém ParticleX Technical Cleanliness (ParticleX TC) od Phenom integruje SEM s EDS a intuitivním softwarem Perception. Hlavní přednosti:

• Automatizovaná detekce a měření částic – velikost, tvar, morfologie a chemické složení,
• Podpora norem ISO 16232 a VDA 19 – reporty a klasifikace v souladu s průmyslovými standardy,
• Klasifikace tvrdosti a vizualizace rizik – barevné označení částic podle rizikovosti (červená, žlutá, zelená),
• Minimální nároky na zaškolení – vhodné pro interní nasazení v provozním prostředí,
• Rychlé a reprodukovatelné výsledky, které umožňují okamžité nápravné kroky při výrobě.

ParticleX TC umožňuje průmyslovým laboratořím sledovat kontaminaci v reálném čase, optimalizovat procesy a předcházet selháním, čímž zvyšuje celkovou kvalitu a spolehlivost výrobků.

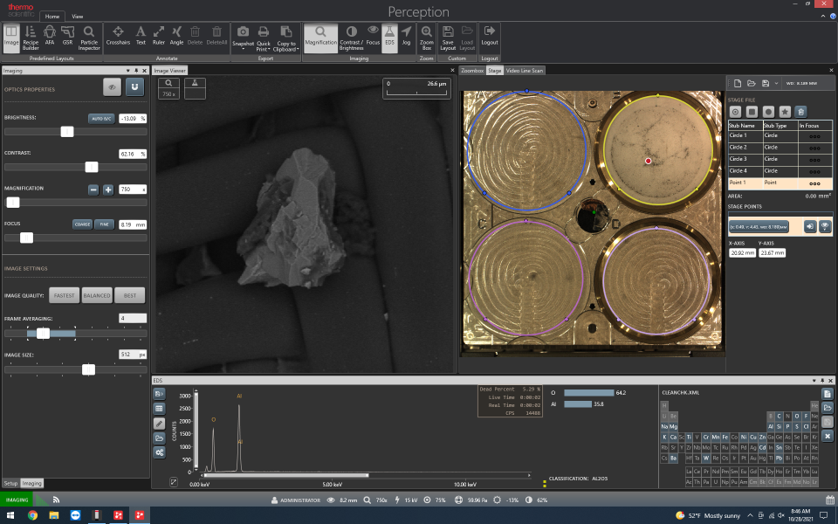

Obrázek 3: Uživatelské rozhraní programu ParticleX TC (Perception) s ukázkou vzorku určeného k analýze pomocí automatizovaného SEM/EDS. V okně „Image Viewer“ je zobrazen SEM snímek částice a odpovídající poloha ve vzorku je v okně „Stage Viewer“ označena červeně jako bod 1. Ve spodním panelu je zobrazeno EDS spektrum téže částice, které ukazuje relativní množství kyslíku a hliníku a výslednou klasifikaci částice jako Al₂O₃.

Měření technické čistoty pomocí SFE a kontaktních úhlů

Jedním z klíčových ukazatelů čistoty povrchu je smáčivost – čisté povrchy obvykle vykazují lepší schopnost smáčení než povrchy kontaminované mikročásticemi. Měření smáčivosti poskytuje rychlý a kvantitativní pohled na stav povrchu, na rozdíl od některých tradičních metod, které poskytují pouze binární výsledky typu „splnil/nesplnil“ nebo vyžadují časově náročné procedury.

Kontaktní úhel kapky vody na povrchu je nejběžnějším parametrem používaným k hodnocení smáčivosti. Optické tenziometry umožňují toto měření provést rychle, nedestruktivně a s vysokou přesností, čímž poskytují okamžitou informaci o čistotě povrchu. V mnoha případech postačuje k hodnocení čistoty jediná měření kontaktního úhlu, zejména u standardních kovových či polymerních povrchů.

Pro složitější aplikace nebo situace, kdy voda vzorek může poškodit, se využívá volná povrchová energie (Surface Free Energy – SFE). SFE kombinuje měření kontaktního úhlu s více testovacími kapalinami a poskytuje podrobnější informace o chemických a fyzikálních vlastnostech povrchu. Tento přístup umožňuje přesnější kvantifikaci smáčivosti a odhaluje rozdíly mezi povrchy, které by standardní měření samotného kontaktního úhlu nerozlišilo.

V případech, kdy není možné provést klasické statické měření nebo analýzu přilnavé kapky, například u jednotlivých vláken či velmi malých vzorků, mohou být použity tenziometry, které umožňují kvantifikaci SFE a doplňují celkové hodnocení čistoty povrchu.

Měření smáčivosti a SFE je rychlé, nedestruktivní a kvantitativní, poskytuje okamžitý vhled do skutečného stavu povrchu a umožňuje efektivní kontrolu kvality, optimalizaci výrobních procesů a prevenci problémů způsobených kontaminací.
