Mikroskopy skenující sondou

STM mikroskop využívá změny potenciálu na hrotu přiblíženého k povrchu vodivého vzorku. Řádkovací tunelovací mikroskop/mikroskop skenující sondou je zároveň nejjednodušší cestou, jak zobrazit atomy za 5 minut v laboratoři nebo v učebně při přednášce.

Řádkovací tunelovací mikroskop (skenující sondou) je nejsnazší vstup do světa atomů

  • Malá mechanická smyčka poskytuje vynikající stabilitu
  • Atomové rozlišení za 5 minut
  • Malý, praktický a přenosný přístroj, snadné skladování a přeprava

První skenovací tunelovací mikroskop (STM) vyvinuli v roce 1981 Gerd Binnig a Heinrich Rohrer ve výzkumné laboratoři IBM ve švýcarském Rüschlikonu, díky čemuž byly jednotlivé atomy poprvé viditelné malé skupině odborníků. V roce 1986 jim byla udělena Nobelova cena za fyziku. V roce 1997 vyšel Nanosurf směrem vývoje nových mikroskopů a přinesl studentům do učebny přístroj pro zobrazení jednotlivých atomů!

Mikroskop skenující sondou poskytuje následující módy zobrazení, spektroskopie a litografie:

  • Konstantní proud (topografie)
  • Konstantní výška (proud)
  • Proud-napětí
  • Proud vzdálenost
  • Vzorování
  • Litografická modifikace

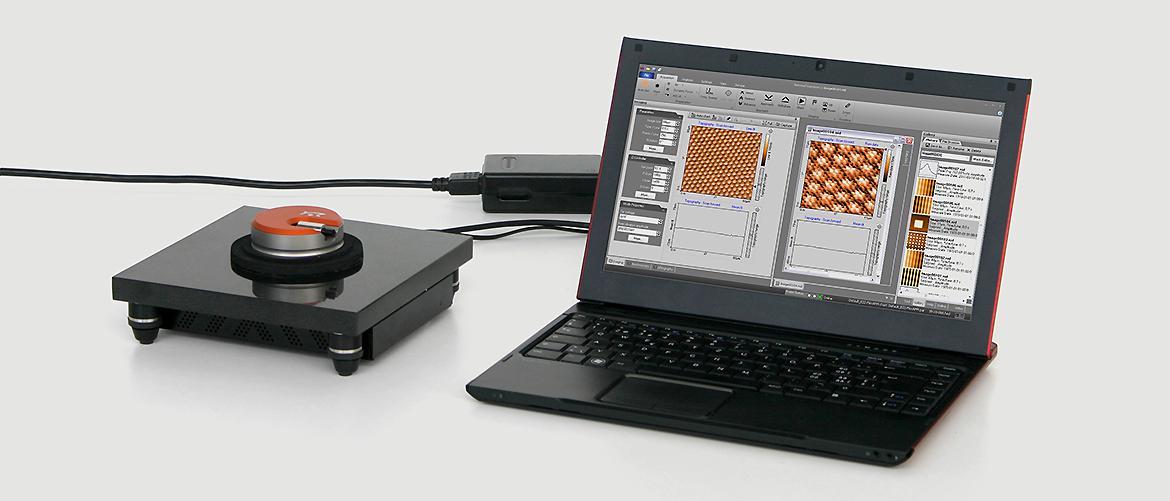

NaioSTM je skenovací tunelovací mikroskop, který je spojením skenovací sondy a řídící jednotku v jednom integrovaném přístroji pro ještě jednodušší instalaci, maximální snadné použití a snadný transport. Nastavení je robustní proti vibracím a lze jej použít k dosažení atomového rozlišení na HOPG ve standardních podmínkách ve třídě. Díky půdorysu 204 × 204 mm téměř nezabírá žádný prostor pracovního stolu.

STM obrázek atomů v mřížce HOPG

STM obrázek atomů v mřížce HOPG

Chytrý a účelný design dokonale vyhovuje potřebám vzdělávacích institucí:

  • systém integruje skenovací sondu a řídící jednotku v jeden kompaktní systém

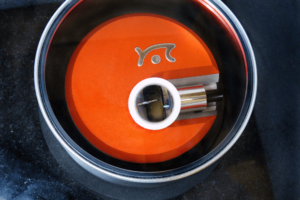

  • stínění proudění vzduchu pomocí zvětšovacího skla, které usnadňuje počáteční přiblížení hrotu
  • izolaci vibrací na stole zajišťuje podstava z těžkého kamene
  • Velmi malá mechanická smyčka <10 mm poskytuje stabilitu pro dosažení atomového rozlišení na konferenčním stolku nebo ve třídě. Hrot si uživatel jednoduše odtrhne sám z drátu Pt/Ir (součást dodání)
  • Přídavné nožičky pro pasivní izolaci vibrací dále chrání měření před rušením, díky čemuž je systém během provozu velmi robustní.
  • Systém funguje bez vysokého napětí, takže je bezpečný i v nezkušených rukou.

technika-mikroskopy-skenujici-sondou-1technika-mikroskopy-skenujici-sondou-2

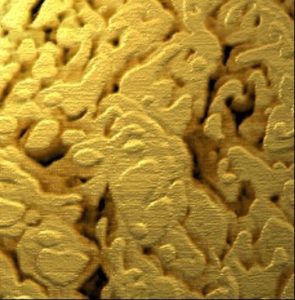

STM vzorek zlata Au

STM vzorek zlata Au

Kvantová mechanika, hustota náboje

Kvantová mechanika, hustota náboje

Výrobci

Nanosurf AG

logo-nanosurf

Přístroje s technikou: Mikroskopy skenující sondou

NaioSTM je kombinací skenovací sondy STM a řídící jednotky v jediném přístroji pro ještě jednodušší instalaci, maximálně snadné použití a ...
