Jak měření dynamického kontaktního úhlu pomáhají pochopit samočisticí povrchy?

Rozdělení samočistících povrchů

Povrchy snadno čistitelné a odpuzující nečistoty jsou stále důležitější pro nová chytrá zařízení a pro optimalizaci různých technologických procesů. Samočisticí povrchy lze rozdělit do tří kategorií: superhydrofobní povrchy, superhydrofilní povrchy a fotokatalytické povrchy. Superhydrofobní povrchy odpuzují špinavou vodu, po superhydrofilním povrchu film s částečkami nečistot sklouzne a fotokatalytické povlaky odbourávají nečistoty chemicky, když jsou vystaveny světlu. Ačkoliv se již produkty se superhydrofobními povlaky prodávají, základní mechanismy jejich samočistících procesů jsou stále nejasné. Butt, Vollmer a kolektiv nedávno představili nanoporézní superhydrofobní povrch se samočistící funkcí a úspěšně popsali samočistící mechanismus na mikrometrové úrovni. Autoři vyvinuli superhydrofobní povrch, který odolává vysokému množství kontaminace, včetně hydrofobních i hydrofilních nanočástic a označili velikost pórů povlaku jako klíčový faktor odolnosti proti kontaminaci.

Provedení experimentu o samočištění

Pro experimenty byla jako model použita skleněná sklíčka potažená silikonovými nanovlákny. Pro simulaci hydrofobní kontaminace (např. saze či prach) jimi vyvinutých nanoporézních superhydrofobních povrchů byly použity různé hydrofobní částice (Schéma 1, A). Poté byly povrchy opláchnuty kapkami vody k odstranění částicových nečistot.

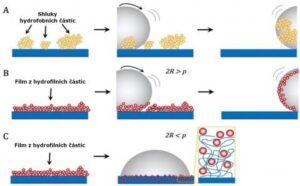

Schéma 1: Znázornění samočisticího procesu (A) shluků hydrofobních částic (žlutá), (B) filmu z hydrofilních částic větších než velikost povrchových pórů (červená, 2R > p) a (C) filmu z hydrofilních částic menších než velikost povrchových pórů (červená, 2R > p) v kapce vody (šedá) na superhydrofobním povrchu (modrá). R – průměr částice; p – průměr pórů na povrchu.
Schéma 1: Znázornění samočisticího procesu (A) shluků hydrofobních částic (žlutá), (B) filmu z hydrofilních částic větších než velikost povrchových pórů (červená, 2R > p) a (C) filmu z hydrofilních částic menších než velikost povrchových pórů (červená, 2R > p) v kapce vody (šedá) na superhydrofobním povrchu (modrá). R – průměr částice; p – průměr pórů na povrchu.

Obrázek 1 ukazuje všechny povrchy kontaminované hydrofobními částicemi s nízkým úhlem odtržení a odvalení (< 2°) a vysokými kontaktními úhly (> 150°) po samočištění. Statické kontaktní úhly a úhly odtržení byly měřeny za použití zařízení pro měření optického kontaktního úhlu DataPhysics OCA 35.

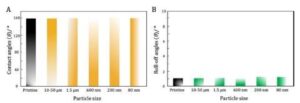

Obrázek 1: Statické kontaktní úhly a úhly odtržení kapky po samočištění superhydrofobního povrchu kontaminovaného hydrofobními částicemi.
Obrázek 1: Statické kontaktní úhly a úhly odtržení kapky po samočištění superhydrofobního povrchu kontaminovaného hydrofobními částicemi.

Obrázek 1: Statické kontaktní úhly a úhly odtržení kapky po samočištění superhydrofobního povrchu kontaminovaného hydrofobními částicemi.
Pro simulaci nejvyššího možného znečištění byl povrch kontaminován různými hydrofilními částicemi dispergovanými v ethanolu (schéma 1B a 1C). Výsledky jsou uvedeny na obrázku 2 a vedou k následujícím závěrům:

  • částice 10 až 50 μm a 1,5 μm (2R > p) nemohly proniknout do povlaku a byly snadno odstraněny kapičkami vody.
  • Většina 600nm částic (2R ≈ p) byla také odstraněna a vyčištěné povrchy měly nízký úhel odtržení kapky (< 2°) a vysoké kontaktní úhly (> 150°).
  • Částice 80 a 200 nm (2R < p) vnikly do pórů, vyschnutím se v nich usadily a tak došlo k znemožnění samočistění. Kontaktní úhly klesly na přibližně 40° respektive 140° a úhly odtržení se zvýšily nad 90°. V tomto případě by měla být velikost pórů povlaku co nejmenší, aby se dosáhlo vyšší odolnosti proti kontaminaci.

Obrázek 2: Kontaktní úhly vody a úhly odtržení po samočištění superhydrofobního povrchu kontaminovaného různými hydrofilními částicemi po vysušení ethanolu (disperzní prostředí).

Pro hlubší pochopení mechanismu čištění autoři sledovali interakce mezi hydrofilními nebo hydrofobními částicemi o velikosti 10 až 50 μm a nanoporézním superhydrofobním povrchem a 10 mikrolitrových kapek laserovou skenovací konfokální mikroskopií (LSCM). Zjistili, že kapka vyzdvihla částice z povrchu jako vrstvu na povrchu kapky tvořící tzv. tekutý mramor; a kvantifikovaly síly zapojené do samočištícího procesu. Dále byly polyesterové textilie potažené nanoporézními superhydrofobními povrchy naneseny na skla auta (přední, boční a zadní okna a boční zrcátka; umístění: Porýní-Falcko v Německu, období: 257 dní, teploty: -10 až 32 °C, vlhkost: 40-100%). Žádná kontaminace nanočásticemi nebyla nalezena mezi nanovlákny ani po vystavení vysokému ultrafialovému záření, dešti, mrazu, námraze, hmyzu a špíně. Simulační test akumulace průmyslového znečištění na nátěrech a barvách od společnosti Evonik Resource Efficiency GmbH ověřil dobrou samočisticí schopnost a vysokou odolnost proti kontaminaci ve srovnání s holými tkaninami a referenčními povrchy.

Stanovení úhlu odtržení – odvalení kapky

Úhel odtržení kapky udává, na kolik stupňů je třeba naklonit povrch α, aby kapka stekla. Úhel odtržení je velmi závislý na podmínkách měření, například velikosti kapky a rychlosti náklonu. Aby bylo možné přesně a reprodukovatelně měřit úhel odtržení, je důležité pracovat s elektronickým naklápěcím systémem, jakým je například TBU 100 od firmy Dataphysics, který umožňuje přesnou kontrolu rychlosti a úhlu naklápění α.
Kapky se obvykle před stečením deformují, což má za následek jinak tvarované kapky, které potom sklouznou po povrchu. Deformace kapek vede k možnosti měřit postupující (θadv) a ustupující kontaktní úhly (θrec). Rozdíl těchto úhlů je tzv. hystereze kontaktních úhlovů, která je měřítkem pro drsnost a nehomogenitu povrchu.
Tento dokument představuje nanoporézní superhydrofobní povrch s vysokou odolností kontaminaci prokázanou v reálném prostředí (na oknech automobilu) a pomocí scénáře průmyslového testování. Autoři zdůraznili, že velikost pórů povlaku hraje v procesu samočištění hlavní roli. Povrchy na bázi nanovláken s průměrem pórů pod 500 nm vydržely většinu druhů kontaminace částicemi (velikosti: 600 nm až 50 μm). Tento výzkum tak nabízí značné výhody při výrobě samočistících superhydrofobních povrchů.

V tomto výzkumu byl použit Optický analyzátor úhlu kontaktu OCA 35 (DataPhysics Instruments GmbH, Německo).

Další informace naleznete v následujícím článku:
When and how self-cleaning of superhydrophobic surfaces works; Florian Geyer, Maria
D’Acunzi, Azadeh Sharifi-Aghili, Alexander Saal, Nan Gao, Anke Kaltbeitzel, Tim-Frederik
Sloot, Rudiger Berger, Hans-Jurgen Butt, Doris Vollmer; Sci. Adv. 2020, 6; DOI:
10.1126/sciadv.aaw9727
