Detailní charakterizace materiálů pro vývoj moderních baterií

Vývoj nových generací baterií vyžaduje stále detailnější pochopení struktury, složení a vlastností jednotlivých komponent. Rastrovací elektronová mikroskopie (SEM) představuje výkonný analytický nástroj umožňující zobrazit povrch a mikrostrukturu bateriových materiálů s vysokým rozlišením a současně získat informace o jejich elementárním složení pomocí EDS analýzy. SEM se využívá v celém životním cyklu baterií – od výzkumu a vývoje nových materiálů, přes optimalizaci výrobních procesů až po analýzu degradace a selhání bateriových článků.

Proč využívat SEM při výzkumu baterií?

Výkon baterie je přímo ovlivněn strukturou a vlastnostmi použitých materiálů. Parametry jako velikost částic, jejich distribuce, tvar, porozita, homogenita nebo přítomnost nečistot mohou zásadně ovlivnit kapacitu, rychlost nabíjení, životnost i bezpečnost bateriového článku.

SEM umožňuje:

• zobrazit morfologii elektrodových materiálů v mikrometrovém až nanometrovém měřítku
• analyzovat velikost a tvar částic aktivních materiálů
• sledovat změny struktury během nabíjecích a vybíjecích cyklů
• identifikovat defekty a nehomogenity
• provádět prvkovou analýzu pomocí EDS
• automatizovat analýzu velkého množství částic

Díky kombinaci vysokého rozlišení a analytických možností poskytuje SEM informace, které běžné optické metody nebo jiné analytické techniky nemohou nabídnout.

Charakterizace katodových materiálů

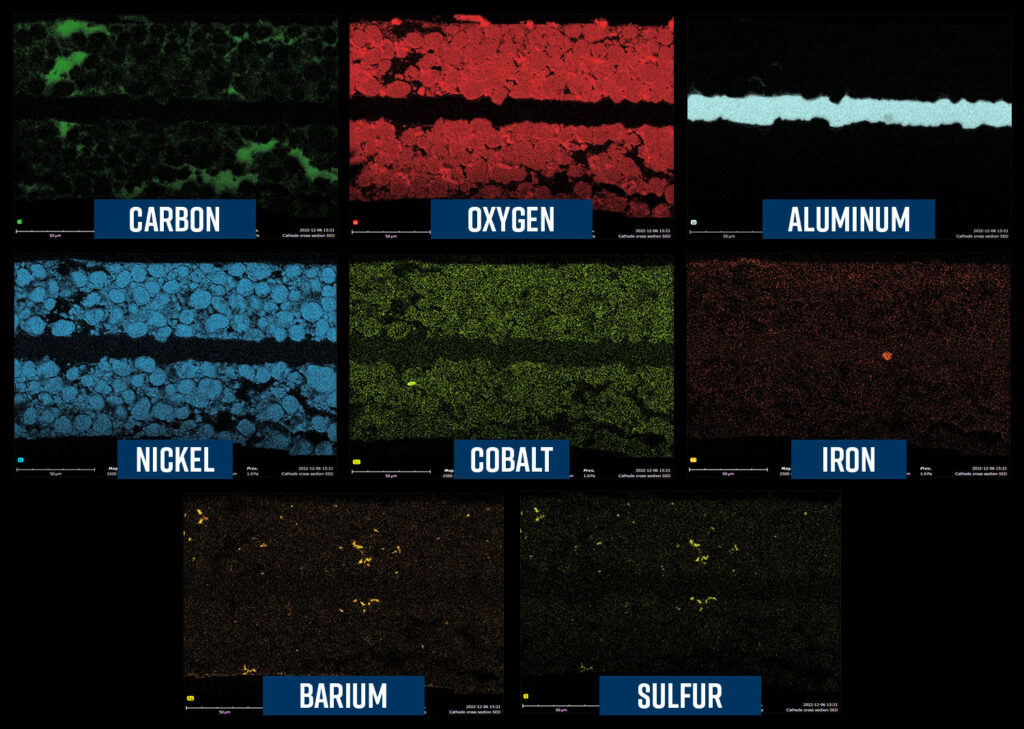

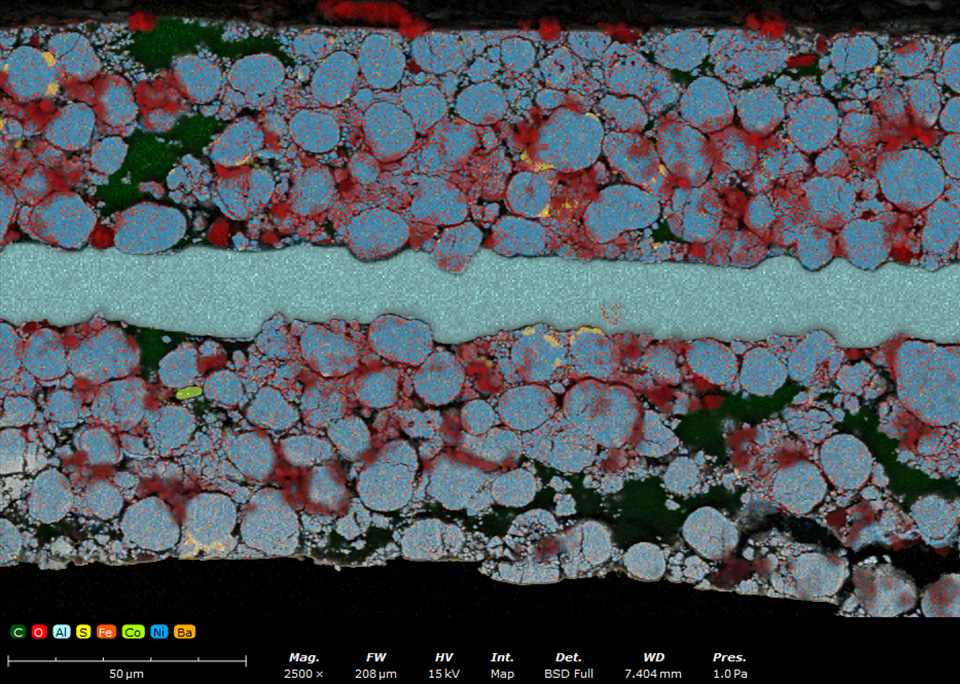

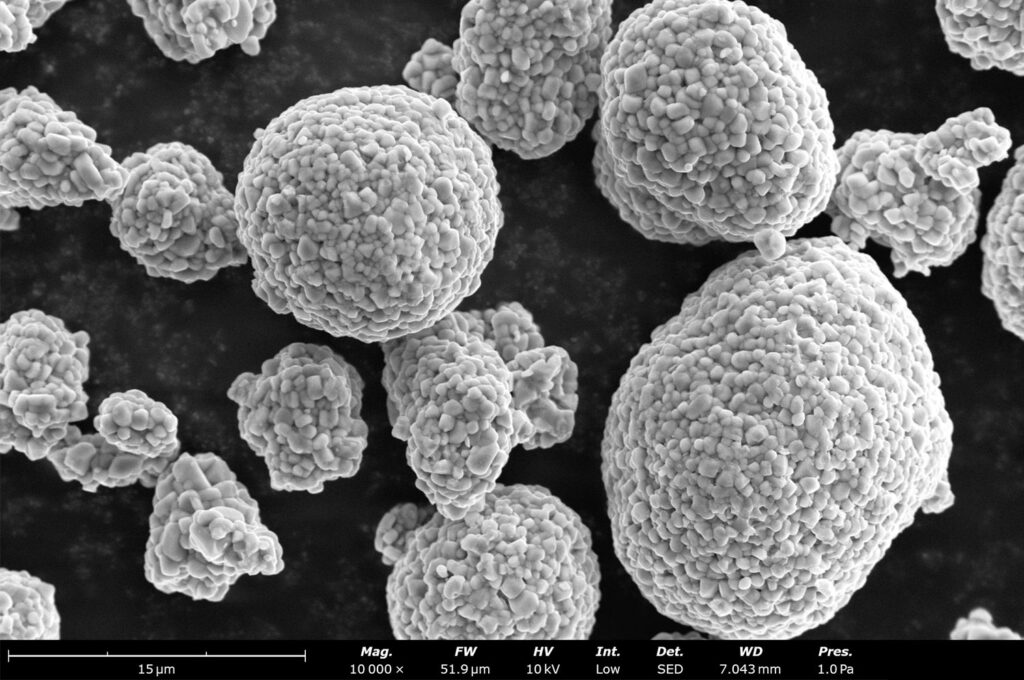

Katodové materiály představují klíčovou komponentu lithium-iontových baterií a mají zásadní vliv na kapacitu, životnost a bezpečnost článku. Pomocí SEM lze detailně sledovat morfologii jednotlivých částic, jejich velikost, tvar a distribuci v rámci elektrody. Dále umožňuje identifikovat aglomerace, povrchové defekty nebo nerovnoměrnosti povlakování aktivního materiálu, což jsou faktory, které mohou negativně ovlivnit transport iontů lithia a elektrickou vodivost. Doplněná EDS analýza poskytuje informace o chemickém složení částic, například poměru niklu, manganu a kobaltu u NMC katod, a umožňuje odlišit cílené materiály od nečistot. SEM tak umožňuje optimalizovat proces výroby elektrod, sledovat vliv různých syntetických postupů a materiálových úprav a přispívá k vývoji stabilnějších a výkonnějších katodových systémů.

SEM umožňuje studovat:

• velikost a distribuci částic katodových materiálů
• aglomeraci částic
• povrchové defekty
• rovnoměrnost povlakování částic
• změny struktury po dlouhodobém používání.

Typickými analyzovanými materiály jsou například:

• NMC (nikl-mangan-kobaltové oxidy)
• LCO (lithium-kobaltové oxidy)
• LFP (lithium-železo-fosfát)
• další nové materiály vyvíjené pro vysokokapacitní baterie

Analýza anodových materiálů

Anodové materiály, zejména grafitové a křemíkové, jsou zásadní pro bezpečnost, energetickou hustotu a životnost baterií. SEM umožňuje detailně zkoumat morfologii jednotlivých částic, sledovat jejich velikost, tvar, distribuci a aglomerace. U křemíkových anod je možné vizualizovat objemové změny a tvorbu trhlin během nabíjecích a vybíjecích cyklů, které mohou vést k degradaci materiálu. Kombinace SEM obrazu s EDS analýzou umožňuje zároveň sledovat chemické složení a identifikovat nečistoty nebo vedlejší produkty, například z formování SEI vrstvy. Tyto informace jsou klíčové pro optimalizaci složení anod, úpravu syntetických procesů a predikci životnosti bateriových článků.

Pomocí SEM lze například analyzovat:

• morfologii grafitových částic
• strukturu křemíkových anod
• tvorbu trhlin a mechanické změny během cyklování
• změny povrchu elektrod po nabíjení a vybíjení

Především u křemíkových anod je SEM důležitým nástrojem pro sledování objemových změn materiálu během absorpce a uvolňování lithia.

Analýza separátorů a elektrolytových systémů

Separátory zajišťují průchod iontů a současně brání přímému kontaktu mezi anodou a katodou, což je klíčové pro bezpečnost baterie. SEM umožňuje sledovat velikost, distribuci a homogenitu pórů, hodnotit rovnoměrnost membrány a detekovat mikroskopická poškození způsobená tepelným nebo mechanickým namáháním. Doplněná EDS analýza přináší informace o přítomnosti kontaminantů či zbytkových kovů, které mohou ovlivnit výkon článku. Tento typ analýzy umožňuje laboratorním týmům vyhodnotit kvalitu separátoru, optimalizovat výrobní procesy a předcházet selháním nebo snížení výkonu baterií.

SEM umožňuje:

• pozorovat velikost a distribuci pórů
• hodnotit homogenitu membrány
• analyzovat poškození po tepelném nebo mechanickém namáhání
• porovnávat různé typy separátorů

Výzkum degradace elektrodové materiálu a selhání baterií

SEM a EDS jsou zásadní nástroje při analýze degradace a selhání baterií. Pomocí SEM lze vizualizovat vznik trhlin, odlupování částic nebo mechanické poškození aktivních materiálů, ke kterému dochází během cyklování, vysokých proudů či tepelného namáhání. EDS analýza doplňuje morfologická data o chemické složení vzniklých produktů, například změny v SEI vrstvě, tvorbu oxidů kovů nebo nežádoucích vedlejších sloučenin. Kombinace těchto informací umožňuje laboratořím identifikovat kritické slabé body článků, porovnat různé materiálové strategie a optimalizovat životnost i bezpečnost baterií. SEM je tak nejen diagnostickým nástrojem, ale i podpůrným nástrojem pro vývoj nových generací baterií.

Pomáhá identifikovat například:

• vznik trhlin v aktivních materiálech
• rozpady částic během cyklování
• změny povrchu elektrod
• tvorbu vedlejších produktů
• nehomogenity způsobující pokles výkonu

Kombinace SEM obrazu a EDS analýzy umožňuje nejen vidět změny struktury, ale také určit chemické složení vzniklých produktů.

Automatizovaná analýza částic pomocí ParticleX Battery

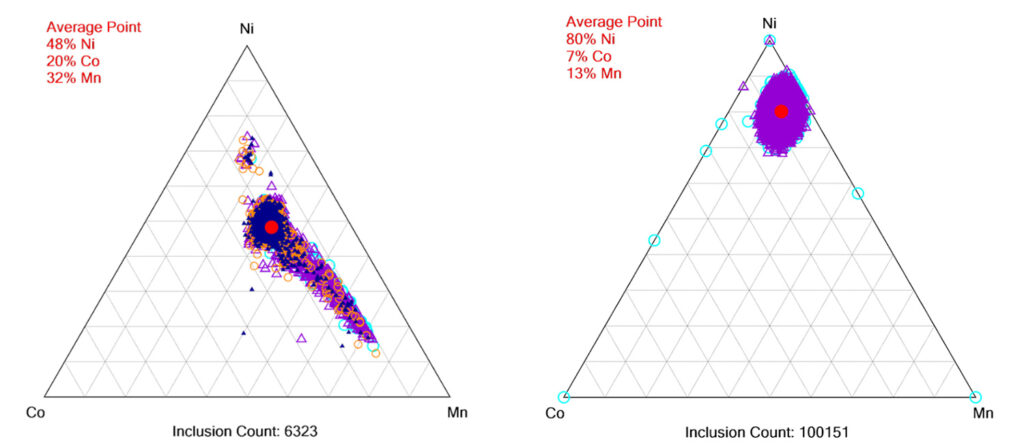

Pro efektivní vyhodnocování bateriových materiálů a statistickou analýzu velkého množství částic nabízí Phenom modul ParticleX Battery. Tento software umožňuje automatickou detekci a měření velikosti a tvaru částic, klasifikaci podle morfologie a chemického složení a generování přehledných reportů. ParticleX integruje SEM a EDS data, takže každá detekovaná částice je analyzována komplexně – obraz, prvkové složení i statistické parametry jsou dostupné v jednom workflow. Automatizace šetří čas a minimalizuje vliv lidského faktoru, což je zvláště výhodné při hodnocení stovek až tisíců částic v rámci vývoje nebo kontroly kvality baterií. Tento modul umožňuje laboratorním týmům rychle získat reprodukovatelné a standardizované výsledky, které podporují rozhodování při optimalizaci materiálů a výrobních procesů.

Software umožňuje:

• automatickou detekci a měření částic
• statistické vyhodnocení velikostního rozdělení
• analýzu morfologických parametrů
• klasifikaci částic podle tvaru nebo složení
• kombinaci obrazové analýzy se SEM/EDS daty

Automatizace výrazně zkracuje čas potřebný pro vyhodnocení velkého množství částic a zvyšuje reprodukovatelnost výsledků.
