Automatizované monitorování vměstků v oceli pomocí SEM/EDS

Ve světě výroby oceli je snaha o dosažení špičkové kvality a výkonu nekonečná. Jedním z klíčových faktorů ovlivňujících kvalitu oceli je přítomnost nekovových vměstků. Tyto mikroskopické částice, často považované za nečistoty, mohou významně ovlivnit mechanické vlastnosti, trvanlivost a celkový výkon ocelových výrobků. S rostoucím počtem vměstků klesá pevnost, obrobitelnost, odolnost proti korozi, únavová životnost a celkový výkon slitiny. Minimalizace vměstků vyžaduje pochopení toho, jak vznikají, jejich prvkového složení a identifikaci jejich zdroje. Skenovací elektronová mikroskopie (SEM) a energeticky disperzní rentgenová spektroskopie (EDS) jsou v tomto úsilí nezbytnými nástroji, protože poskytují výrobcům oceli prostředky k rychlému, přesnému a komplexnímu určení typu vměstku.  Díky SEM je je možné snímkování ve vysokém rozlišení, které umožňuje vizualizovat tyto mikroskopické vměstky, zatímco EDS nabízí analýzu složení pro jejich klasifikaci.

Co jsou to vměstky?

Vměstky v oceli jsou nekovové částice, které se během výroby oceli zachytí v kovové matrici. Tyto vměstky mohou vznikat z různých zdrojů a v různých fázích procesu výroby oceli. Mohou pocházet z nečistot, jako jsou silikáty, hlinitany a další oxidy obsažené ve surovinách, nebo ze žáruvzdorných výstelek pecí a pánví.

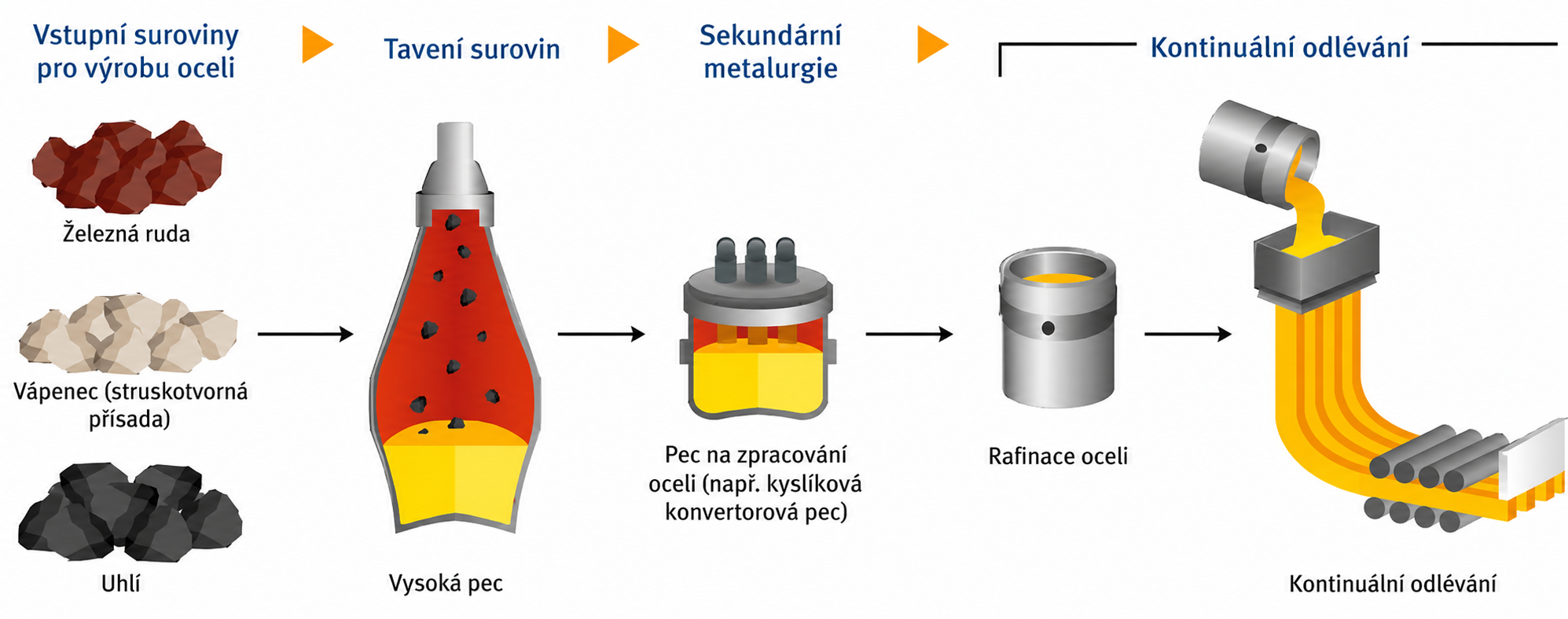

Vměstky se mohou tvořit během tavení ve vysoké peci nebo v elektrické obloukové peci, kde dochází k počátečním oxidačním a redukčním reakcím, při nichž vznikají primární vměstky. Mohou se také tvořit během procesů, jako je rafinace v pánvi, deoxidace, odsíření a legování, přičemž vznikají sekundární vměstky. Jak roztavená ocel tuhne, mohou se vměstky zachytit v tuhnoucí matrici, což může vést ke koncentraci vměstků v určitých oblastech a následně k segregaci. Během lití a odlévání se mohou inkluze také tvořit nebo být zavlečeny z atmosféry či při kontaktu s formami a dalším zařízením.

Existují různé typy vměstků, včetně oxidů (oxid hlinitý – Al₂O₃, oxid křemičitý – SiO₂ a oxid manganičitý – MnO), sulfidů (sulfid manganu – MnS), nitridů (nitrid titanu – TiN), karbidů (karbid vanadu – VC) a komplexních vměstků oxidů, sulfidů a dalších sloučenin.

Proč je posuzování inkluzí důležité

Ocel se vyrábí tak, aby splňovala konkrétní požadavky na vlastnosti pro své konečné použití, ať už jde o stavebnictví, dopravu, letecký a kosmický průmysl, infrastrukturu, automobilový průmysl nebo energetiku. I nepatrné faktoryna mikroskopi cké úrovni, mohou narušit makroskopické vlastnosti a ohrozit bezpečnost. Nekovové vměstky představují diskontinuity v kovové matrici a způsobují problémy, jako jsou trhliny, koncentrace napětí a závažná koroze. V procesu výroby oceli má surová ocel vyrobená v elektrických obloukových pecích nebo v kyslíkových pecích zpočátku vysoký obsah kyslíku, přičemž vměstky jsou převážně na bázi FeO. V pánvi se přidávají prvky Mn, Si, Al a Ti za účelem regulace obsahu kyslíku a snížení obsahu FeO, čímž vznikají nové vměstky. Na vznik vměstků má velký vliv chemické složení strusky v pánvi, intenzita míchání a načasování přidávání deoxidantů. Kromě toho se během sekundárního rafinování používá vápníkový drát k úpravě vměstků oxidu hlinitého a spinelu MgO-Al₂O₃, čímž se snižuje jejich teplota tání a snižuje se tak riziko ucpávání trysek.

Normy a standardy pro hodnocení vměstků

K hodnocení obsahu vměstků v oceli se používají mezinárodně uznávané normy, které definují povolený počet, velikost, typ a distribuci vměstků. Tyto standardy zajišťují jednotné metody měření a umožňují porovnání výsledků mezi různými laboratořemi a výrobními závody. Mezi nejdůležitější normy patří:

• ASTM E45 – Standard Test Methods for Determining the Inclusion Content of Steel
  Tato americká norma stanovuje metodiku vizuální klasifikace vměstků na leštěných vzorcích oceli. Poskytuje pokyny pro hodnocení velikosti, typu a četnosti částic a zahrnuje i doporučení pro statistické vzorkování. Norma je široce používána zejména v automobilovém a strojírenském průmyslu.
• ISO 4967 – Steel – Determination of content of non-metallic inclusions
  Mezinárodní standard ISO 4967 definuje postupy pro kvantifikaci nemetalických vměstků, včetně oxidů, sulfidu a nitridů. Popisuje metody přípravy vzorku, polohování polí, počet analyzovaných oblastí a klasifikaci podle velikosti a typu. Norma zajišťuje srovnatelnost výsledků mezi laboratořemi po celém světě.
• DIN EN 10247 – Steel – Micrographic determination of non-metallic inclusions
  Evropská norma DIN EN 10247 poskytuje pravidla pro mikroskopickou analýzu vměstků a obsahuje doporučení pro hodnocení velikosti, četnosti a rozložení částic v ocelových výrobcích. Norma se často používá v certifikovaných výrobních procesech, kde jsou vyžadovány vysoké mechanické vlastnosti a bezpečnostní standardy, například u ložiskových ocelí, konstrukčních ocelí a náročných strojních komponentů.

Dodržování těchto norem je klíčové nejen pro certifikaci materiálu, ale také pro zajištění konzistentní kvality výroby a minimalizaci rizika selhání výrobků. Umožňuje výrobcům prokazatelně dokumentovat, že ocel splňuje požadavky na čistotu, a poskytuje důvěru zákazníkům v mechanické a provozní vlastnosti finálních komponent.

Omezení tradičních metod

Tradiční metody hodnocení vměstků, zejména optická mikroskopie a ruční počítání, mají dlouhodobou tradici, ale s sebou nesou řadu omezení:

• Časová náročnost – příprava leštěných vzorků, manuální vyhledávání a klasifikace vměstků vyžaduje zkušeného laboranta a může trvat hodiny až dny pro jeden vzorek.
• Omezené statistické vzorkování – obvykle se analyzuje jen několik polí vzorku, což může vést k neúplnému obrazu kontaminace.
• Absence chemické informace – optická mikroskopie neumožňuje určit přesně složení vměstku, a proto nelze jednoznačně identifikovat jeho původ (oxid, sulfidy, nitridy, karbidy).
• Subjektivita hodnocení – výsledky závisí na zkušenostech a interpretaci laboranta, což ztěžuje reprodukovatelnost mezi různými operátory či laboratořemi.

Tyto limity znamenají, že tradiční metody nejsou vhodné pro kontinuální průmyslové monitorování, kde je vyžadována vysoká přesnost, rychlost a reprodukovatelnost výsledků. Pro moderní výrobu oceli je proto nezbytné využívat pokročilé automatizované analytické metody, které poskytují standardizované a statisticky významné údaje.

Automatizované systémy: Phenom ParticleX Steel

Pro efektivní průmyslové monitorování vměstků se doporučuje systém ParticleX Steel, který integruje:

• SEM Phenom – umožňuje rychlé a vysoce rozlišené snímkování vzorků, zachycení i submikronových vměstků,
• EDS detektor – poskytuje chemickou identifikaci jednotlivých vměstků, umožňuje rozlišit oxidy, sulfidy, nitridy a karbidy,
• Automatizované softwarové workflow (Perception) – systém detekuje, měří a klasifikuje vměstky podle typu, velikosti, tvaru a chemického složení,
• Standardizované reporty – generují výsledky podle norem ASTM E45, ISO 4967 a DIN EN 10247, umožňují vyhodnocení „splňuje/neplní“ a poskytují statistické zpracování pro srovnání mezi výrobními šaržemi.

Díky integraci SEM, EDS a automatizovaného softwaru umožňuje ParticleX Steel Inclusions rychlou a spolehlivou kontrolu kvality přímo ve výrobě, minimalizuje vliv lidského faktoru a zajišťuje vysokou reprodukovatelnost výsledků. Systém poskytuje výrobcům oceli možnost okamžitě identifikovat problémové vměstky, sledovat trendy ve výrobě a optimalizovat procesy, což vede ke zvýšení kvality finálních produktů a snížení rizika poruch při použití.
