Automatizovaná analýza povýstřelových zplodin (GSR) pomocí SEM/EDS
Analýza povýstřelových zplodin (GSR) je specializovaný obor forenzní vědy, který se zaměřuje na stopové důkazy zanechané podezřelými střelci. Při výstřelu ze střelné zbraně se do oblaku kouře uvolňují mikroskopické částice, které se poté usazují na okolních površích, včetně rukou, které stiskly spoušť. GSR zahrnuje organické (z hnacího plynu a maziv) i anorganické (ze zápalníku, nábojnice, hlavně) složky. Anorganické stopy, které naznačují, že byla zbraň použita, tvoří částice obsahující olovo (Pb), baryum (Ba) a antimon (Sb), přičemž všechny pocházejí především ze zápalníku. V poslední době se stále častěji používají bezolovnaté zápalníky, které tak nabývají na významu při vyšetřování. Mnohé součásti zbraně, jako jsou složky zápalníku, střely, hlaveň, nábojnice a výbušnina (střelný prach), ovlivňují koncentraci prvků Pb, Sb a Ba v částicích. Hlavní výbušnou složkou je obvykle styfnát olovnatý, zatímco oxidační a redukční sloučeniny tvoří dusičnan barnatý, respektive síran antimonitý.
Detekce střeleckých reziduí slouží jako potvrzení výstřelu ze střelné zbraně, ale její analýza přesahuje pouhé ověření. Studiem rozložení reziduí mohou forenzní experti určit počet vypálených výstřelů a vzdálenost mezi střelnou zbraní a zamýšleným cílem. Analýza povýstřelových zplodin (GSR) může spojit osoby nebo předměty s událostmi, při nichž došlo k přenosu reziduí. Informace získané z těchto drobných částic jsou zásadní pro identifikaci potenciálních pachatelů, rekonstrukci průběhu trestných činů a potvrzení či zpochybnění výpovědí svědků.
Techniky používané při analýze střeleckých reziduí
K analýze povýstřelových zplodin lze použít několik různých technik. Kolorimetrické testy patřily k nejranějším testům používaným pro analýzu GSR, ale výsledky mohly snadno obsahovat artefakty způsobené kontaminací z okolí. V 60. letech 20. století se začaly široce používat přístrojové metody díky jejich schopnosti detekovat specifické složky GSR. Neutronová aktivační analýza (NAA) detekuje Sb a Ba, vyžaduje však relativně velký vzorek a jaderný reaktor. Atomová absorpční spektroskopie (AAS) detekuje Pb, Ba a Sb ve stopových vzorcích, jedná se však o nákladnou a destruktivní techniku. Indukčně vázaná plazma (ICP) v kombinaci s hmotnostní spektrometrií (MS) dokáže rychle detekovat různé prvky, ale také se jedná o nákladnou a destruktivní techniku. Všechny tyto techniky jsou pomalé, postrádají prostorovou specifičnost a vyžadují vysoce kvalifikovaný personál pro obsluhu přístrojů a interpretaci výsledků.
Skenovací elektronová mikroskopie (SEM) se jeví jako nejlepší metoda pro analýzu povýstřelových zplodin díky svému vysokému rozlišení a schopnostem mikroanalýzy. Pomocí SEM mohou vyšetřovatelé vizualizovat a charakterizovat částice střelného prachu na nanometrové úrovni, což umožňuje přesnou identifikaci jedinečných morfologických rysů specifických pro tyto částice. Tato úroveň rozlišení zajišťuje přesné rozlišení mezi střelním prachem a jinými podobnými látkami, čímž se snižuje riziko falešně pozitivních výsledků. Kromě toho SEM umožňuje analýzu pomocí energeticky disperzní rentgenové spektroskopie (EDS), což usnadňuje identifikaci prvků ve složení střelného prachu a dále posiluje věrohodnost výsledků. A konečně, nedestruktivní povaha této techniky umožňuje zachování důkazního materiálu a v případě potřeby i jeho opětovné vyšetření, což z ní činí spolehlivý a neocenitelný nástroj pro forenzní vyšetřování střelných zbraní. Požadavek na vysoce kvalifikovaný personál byl rovněž překonán zavedením automatizovaných SEM.
SEM – standard pro analýzu GSR
Ve forenzní vědě je důležité zachovat přesnost a reprodukovatelnost měření, aby bylo možné vyvodit spolehlivé závěry. SEM mohou s vysokým rozlišením zkoumat mikroskopické struktury částic zbytků střelného prachu a odhalit morfologické detaily, které naznačují rychle ochlazené kapičky roztaveného materiálu, které jsou charakteristické pro zbytky střelného prachu. Přidání EDS umožňuje analýzu složení na úrovni jednotlivých částic, což umožňuje jednoznačnou detekci částic zbytků střelného prachu ze stopových vzorků. Jelikož se jedná o nedestruktivní techniku, lze vzorek uchovat pro další testování.
Aby byla zajištěna standardizace napříč průmyslovými odvětvími a vládními orgány po celém světě, vydává organizace ASTM International technické normy, které definují zkušební protokoly, jako jsou ty používané pro GSR. ASTM E1588 je určena pro laboratorní personál zapojený do provádění analýzy GSR pomocí SEM a EDS. Podle normy ASTM E1588 musí být analýza SEM ve spojení s EDS prováděna prostřednictvím automatizovaného softwarového řízení, aby bylo možné vzorek prověřit na přítomnost potenciálních částic GSR. Automatizace zajišťuje přesný a opakovatelný pracovní postup bez uživatelské zaujatosti a generuje využitelné údaje ve formě standardizovaných zpráv. Po dokončení prověřování je nutná ruční potvrzovací analýza k ověření klasifikace částic GSR.
Zbytky střelného prachu lze sbírat z různých povrchů, jako jsou části lidského těla, oděvy, části automobilu nebo okolí místa, kde došlo k podezření na výstřel. Účinnost odběru vzorků výrazně ovlivní detekci a analýzu. Nejběžnější metodou odběru vzorků pro analýzu SEM je jednoduchá metoda odběru pomocí lepicí pásky, která se používá k odběru GSR z různých povrchů (obrázek 1). K odběru vzorků se používá hliníkový držák pro SEM s uhlíkovým lepidlem.
Obrázek 1: Vzorek povýstřelových zplodin připravoný k analýze pomocí SEM/EDS.
Stolní elektronový mikroskop pro automatizovanou analýzu GSR – Phenom Perception GSR
Stolní elektronový mikroskop Phenom XL:
Phenom XL je integrovaný stolní systém SEM s EDS, který sdružuje mnoho zobrazovacích funkcí do zjednodušeného a přístupného uživatelského rozhraní. Díky největší kapacitě vzorků ze všech stolních SEM může Phenom XL pojmout 36 půlpalcových hliníkových držáků pro nepřetržitou analýzu. Krystalický elektronový zdroj z hexaboridu ceru (CeB6) poskytuje jasnější a stabilnější zdroj ve srovnání s wolframovým zdrojem. Zdroj CeB6 zajišťuje více než 3000 hodin snímkování ve vysokém rozlišení bez náhlé ztráty paprsku během provozu. Phenom XL je optimálním pracovním nástrojem pro automatizovanou analýzu SEM/EDS, který nabízí řadu výhod oproti jiným SEM a zároveň si zachovává kompaktní rozměry.
Obrázek 2: Pohled optické kamery na vzorkovací stolek Phenom XL s jedním kruhovým držákem vzorku (GSR Stub 1) vloženým v levém horním rohu a označeným šedým kruhem.
Software Perception GSR
Perception GSR je software pro automatizovanou analýzu částic postavený na platformě stolního SEM Phenom XL, který nabízí specializované řešení pro analýzu GSR v souladu s normou ASTM E1588. Průběh typického GSR měření zahrnuje definování oblasti skenování pro každý vzorkový držák, skenování této oblasti snímek po snímku, detekci částic pomocí detektoru zpětně odražených elektronů (BSD) a stanovení elementárního složení každé částice pomocí EDS.
Uživatel může definovat oblast skenování nakreslením kruhu na každém vzorkovém držáku pomocí optické kamery (obrázek 2). Souřadnice X-Y a pracovní vzdálenost se pro každou polohu vzorku automaticky ukládají. Každý vzorek je automaticky rozdělen na pole, která jsou skenována za účelem vyhledání potenciálních částic GSR. U každé částice se ukládají snímky a EDS spektra a generuje se mapa označující polohu každé detekované částice v rámci skenované oblasti. Analýzu lze nechat dokončit nebo kdykoli zastavit, aby bylo možné přistoupit k části softwaru Perception věnované reprtu.
Software Perception umožňuje uživatelům vytvářet a ukládat recepty, díky čemuž si mohou přizpůsobit a uložit pracovní postupy podle svých konkrétních cílů. Recepty se skládají z několika funkcí mikroskopu, které lze pomocí sekce seznamu úkolů snadno přetáhnout do příslušných částí receptu. Zahrnují nastavení energie elektronového paprsku, velikosti skvrny a automatickou kalibraci EDS. Například funkci Auto Video lze použít k optimalizaci jasu a kontrastu v libovolném okamžiku během celého běhu GSR. Funkce Dual Thresholding umožňuje rychlé skenování vzorku při zachování přesnosti. První prahová hodnota volně definuje kontrast pro identifikaci částice a jakmile je částice nalezena, použije se druhá detekční prahová hodnota k pořízení snímků s vyšším zvětšením, které slouží k měření velikosti částic.

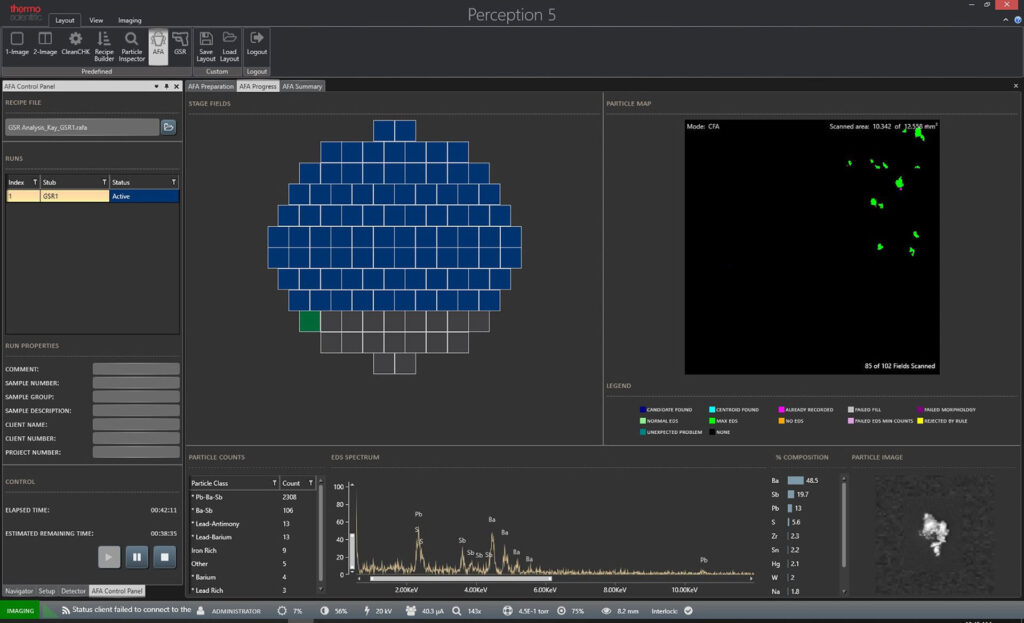

Obrázek 3: Automatizovaná analýza vlastností (AFA) – Vzorek GSR je rozdělen na pole, kde jsou dokončené skeny označeny modře, aktivní skeny zeleně a čekající skeny šedě. Ovládací panel na levé straně zobrazuje informace o aktuálním receptu a vlastnostech běhu. Počty jednotlivých tříd částic se zobrazují na levé straně EDS spektra, přičemž třídy v tomto receptu jsou nastaveny jako Pb-Ba-Sb, Ba-Sb, olovo-antimon, olovo-baryum, s vysokým obsahem železa, ostatní, baryum a s vysokým obsahem olova. Relativní složení každé částice se vypočítá a zobrazí na pravé straně EDS spektra.
Automatická analýza částic (AFA) je hlavní součástí softwaru Perception, kde se provádějí analýzy GSR a prohlížejí se zprávy (obrázek 3). Jakmile je detekována částice, AFA zobrazí jak mikrograf, tak EDS spektrum dané částice, což usnadňuje rychlé prověření potenciální částice a zároveň umožňuje prohlížet si další informace o celé analýze. Sekce GSR Reporter v softwaru Perception umožňuje uživatelům lokalizovat každou jednotlivou částici detekovanou během automatizovaného skenovacího procesu za účelem ručního potvrzení.
V ovládacím panelu (obrázek 4) tabulka seskupuje částice podle třídy a zobrazuje geometrické rozměry každé částice. Tabulka charakteristik částic obsahuje mikrograf a číslo pole, ve kterém byla částice nalezena. Kliknutím na jednu z nich se elektronový svazek přesune tak, aby dané pole znovu naskenoval, což uživatelům umožňuje provést EDS jedním kliknutím a překrýt nové spektrum spektrem získaným v původní analýze (obrázek 5). Částice se označí jako potvrzené uložením zprávy a k označení této skutečnosti se zobrazí zelená zaškrtávací značka. Zprávu lze snadno formátovat a přizpůsobit tak, aby vyhovovala potřebám forenzní laboratoře provádějící analýzu. Uživatelé mohou data opatřit poznámkami, čísly vzorků, popisy skupin, jmény klientů a čísly projektů v otevřených textových polích.
Obrázek 4: Ovládací panel GSR zobrazující seskupení detekovaných částic, jejich geometrická měření a číslo pole, ve kterém byly detekovány.

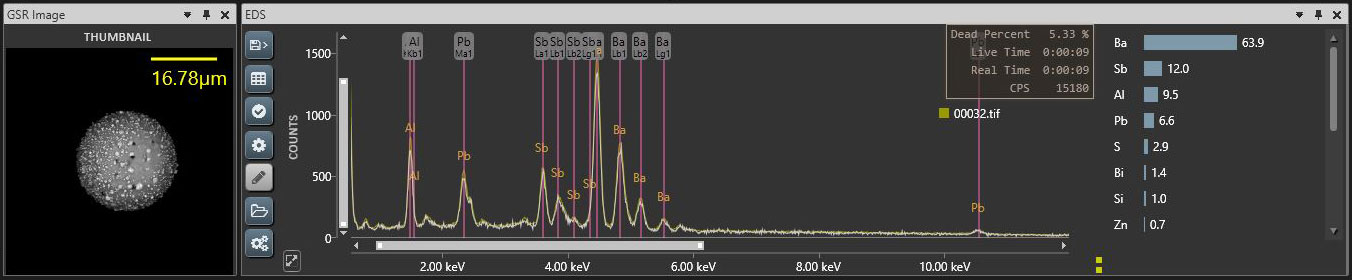

Obrázek 5: Potvrzující analýza pomocí EDS.
Skenovací elektronová mikroskopie (SEM) v kombinaci s energeticky disperzní spektroskopií (EDS) se ukázala jako výkonná technika pro identifikaci povýstřelových zplodin. Phenom Perception GSR poskytuje komplexní a vysoce výkonnou metodu pro provádění pracovních postupů v souladu s normami, zahrnujících analýzu GSR a vypracování zpráv. Jelikož je založen na stolním SEM systému Phenom XL, poskytuje nejen specializované řešení pro analýzu GSR, ale nabízí také univerzálnost pro obecnou analýzu stopových důkazů.
